جزئیات محصول:
|
نام محصول: | برپایی پل | کلمه کلیدی: | ماشین نصب پل راه آهن |
---|---|---|---|
ظرفیت بارگذاری نامی:: | 250 تن 300 تن | Max. حداکثر Lifting Height: ارتفاع بالابری:: | ناهمسان |
طول: | 40 میلیون | وظیفه کاری: | A5-A7 |
منبع نیرو:: | 3 فاز 380 ولت، 50 هرتز | کاربرد: | ساختمان پل و بزرگراه |
برجسته: | دستگاه نصب پل 300 تنی,دستگاه برافراشتن پل 250 تنی,دستگاه نصب پل پیوسته |
دستگاه نصب پل راه آهن پرسرعت 250 تنی 300 تنی پرتو پیوسته با مرکز ثقل پایین
کاربرد ماشین نصب پل بزرگراه:
دستگاه برپایی پل را می توان تقریباً به دستگاه نصب پل بزرگراه و دستگاه نصب پل راه آهن با توجه به استفاده تقسیم کرد.همچنین می توان آن را بر اساس ساختارهای مختلف تقسیم کرد و نام های زیادی مانند نوع تیر راهنمای کمکی، نوع یکپارچه حمل و نقل قاب، نوع تونلی و غیره وجود دارد.همچنین می توان آن را بر اساس روش نصب، نوع مونتاژ قطعه، نوع سوراخ کامل و غیره تقسیم کرد. همچنین با توجه به تناژ نقاط نیز وجود دارد.به طور کلی، تناژ دستگاه نصب پل بزرگراه نسبتاً کوچک است، به طور کلی کمتر از 300 تن.دستگاه های نصب پل راه آهن به ویژه دستگاه های پل راه آهن سریع السیر عموماً دارای تناژ نسبتاً زیادی هستند، 450 تن و 900 تن که بسیار متداول هستند.
پارامترهای دستگاه نصب پل:
نمونه محصول | SH50-160 | SH40-140 | SH40-120 | SH35-120 | SH30-80 |
دهانه (متر) | 50 | 40 | 40 | 35 | 30 |
ظرفیت بالابر (T) | 160-260 | 140 | 120 | 120 | 80 |
سرعت حرکت جرثقیل (m/min) | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 |
سرعت حرکت چرخ دستی (m/min) | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |
سرعت بلند کردن چرخ دستی (متر بر دقیقه) | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
سرعت حمل تیر قسمت عقب (m/min) | 0-9 | 0-9 | 0-9 | 0-9 | 0-9 |
زاویه پل کج (°) | 45 | 45 | 45 | 45 | 45 |
شعاع منحنی قابل اجرا (متر) | R350 | R300 | R300 | R300 | R300 |
توان (KW) | 96 | 96 | 96 | 96 | 96 |
ترکیب دستگاه نصب پل:
دستگاه نصب پل عمدتاً از بازو، واگن برقی شماره 1، واگن برقی شماره 2، ستون شماره 1، ستون شماره 2، ستون شماره 3، سیستم هیدرولیک، سیستم الکتریکی تشکیل شده است. ، مجموعه دیزل ژنراتور و سیستم نظارت بر حفاظت ایمنی.
تیر توسط حملکننده تیر به عقب دستگاه نصب پل منتقل میشود تا تیر را تغذیه کند، چرخ دستی بالابر تیر را بلند میکند تا تیر را بکشد و موقعیت تیر جعبه در هوا به خوبی تنظیم میشود.این می تواند تیر جعبه تمام سوراخ دو خطی 32 متری، 24 متری، 20 متری را برپا کند، با حداقل شعاع منحنی R5500 متر سازگار شود، با حداکثر شیب طولی 20 ‰، وزن بالابر امتیازی 900 تن سازگار شود.

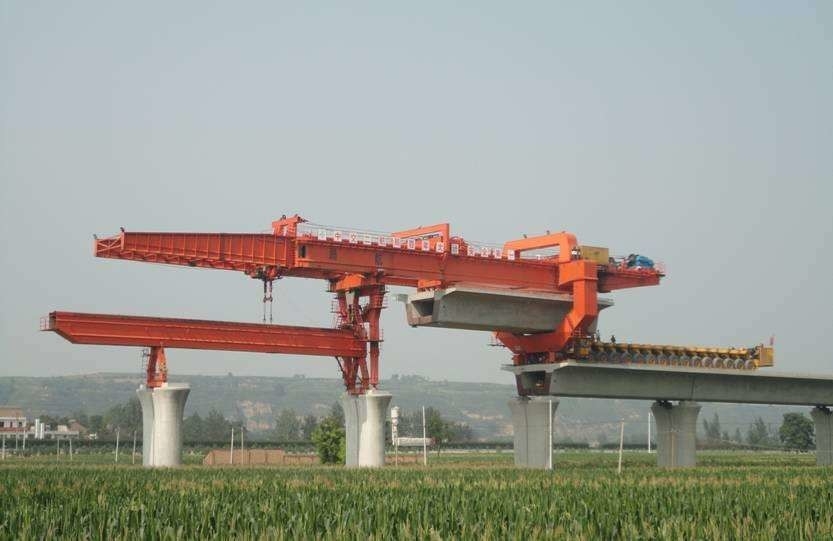

عکس ماشین نصب پل:
